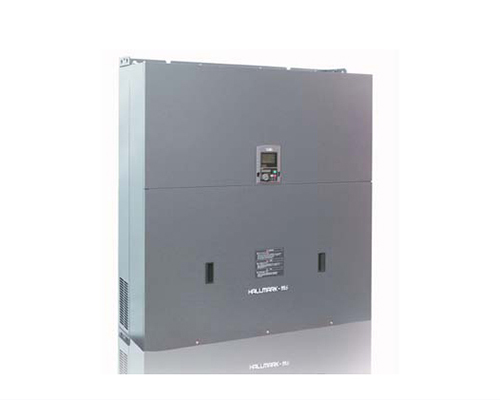

變頻器大家都知道是什么，那知道變頻器是怎么接線的嗎?要想弄清楚變頻器如何接線，無錫變頻器告訴您，先要搞明白變頻器是什么東西，變頻器是一種電機調速裝置，它會輸出不同的電壓和頻率來改變電機的速度，從這個作用而言，它是一個可變的交流電源，可以收到命令控制的大功率電源，那么想要使用變頻器就得了解它的接線方法。

變頻器的結構是，先把工頻電源，整流成直流，逆變成可變電壓和頻率的電源來帶動電機，任何變頻器都一樣，只要接對主回路和控制回路就好了。

變頻器接線方法

一、主電路的接線

1.電源應接到變頻器輸入端R、S、T接線端子上，一定不能接到變頻器輸出端(U、V、W)上，否則將損壞變頻器。接線后，零碎線頭需清除干凈，零碎線頭可能造成異常，失靈和故障，須始終保持變頻器清潔。在控制臺上打孔時，要注意不要使碎片粉末等進入變頻器中;

2.在端子+，PR間，不要連接除建議的制動電阻器選件以外的東西，或不要短路;

3.電磁波干擾，變頻器輸入/輸出(主回路)包含有諧波成分，可能干擾變頻器附近的通訊設備。因此，安裝選件無線電噪音濾波器FR-BIF或FRBSF01或FR-BLF線路噪音濾波器，使干擾降到小;

4.長距離布線時，由于受到布線的寄生電容充電電流的影響，會使快速響應電流限制功能降低，接于二次側的儀器誤動作而產生故障。因此，布線長度要小于規定值。不得已布線長度超過時，要把Pr.156設為1;

5.在變頻器輸出側不要安裝電力電容器，浪涌抑制器和無線電噪音濾波器。否則將導致變頻器故障或電容和浪涌抑制器的損壞;

6.為使電壓降在2%以內，應使用適當型號的導線接線。變頻器和電動機間的接線距離較長時，特別是低頻率輸出情況下，會由于主電路電纜的電壓下降而導致電機的轉矩下降。

7.運行后，改變接線的操作，須在電源切斷10min以上，用萬用表檢查電壓后進行。斷電后一段時間內，電容上仍然有危險的高壓電。

二、控制電路的接線

變頻器的控制電路大體可分為模擬和數字兩種。

1.控制電路端子的接線應使用屏蔽線或雙絞線，而且須與主回路，強電回路(含200V繼電器程序回路)分開布線;

2.由于控制電路的頻率輸入信號是微小電流，所以在接點輸入的場合，為了防止接觸不良，微小信號接點應使用兩個并聯的節點或使用雙生接點;

3.控制回路的接線一般選用0.3～0.75平方米的電纜。

三、地線的接線

1.由于在變頻器內有漏電流，為了防止觸電，變頻器和電機須接地;

2.變頻器接地用專用接地端子。接地線的連接，要使用鍍錫處理的壓接端子。擰緊螺絲時，注意不要將螺絲扣弄壞;

3.鍍錫中不含鉛;

4.接地電纜盡量用粗的線徑，須等于或大于規定標準，接地點盡量靠近變頻器，接地線越短越好。

四、變頻器接線注意事項。

1.變頻器不同品牌不同型號接線原理類似，需要嚴格按照變頻器接線圖紙或者說明書來接線;

2.變頻器工作中會出現高頻開關狀態，其漏感有可能在散熱板或者機殼體上感應出危險電壓，為了防止觸電現象，變頻器箱體E端子需接地;

3.變頻器輸入端盡可能接一個空氣開關，保護電流值不能過大，進行短路保護;

4.控制線路盡量短，控制線路過長很容易使控制板受電磁波干擾而產生誤動作，在一定程度上會影響變頻器正常運行;

5.為了防止電磁干擾，變頻器的輸入線，輸出線，和控制線路盡可能要使用屏蔽電纜，做好屏蔽層的接地，有需要的話也可以增加濾波器;

6.一定不能讓零線N接地!!因為變頻器拖動電機處于制動狀態時，此刻電動機類似于發電機，電能會被變頻器內部整流模塊“堵到”主電路板上，正常接線情況下，變頻器會進行保護降壓，但是如果零線N直接接地，就會形成回路，產生大電流，超過電路板的承受電壓，就會發生模塊炸裂!

按照上面的介紹來接線基本不會有問題，變頻內部的壓力變化可以實現電器元件的運轉，變頻的損壞也會影響到半導體器件，嚴重的話會導致元器件損毀;同樣，如果接線出了差錯的話也會導致變頻器出現故障，而且不同的變頻器接線方法也有所不同，需要嚴格按照說明書來接線。
