變頻器維修:截止負壓丟失可能是驅動IC損壞或其功率推動級下管損壞造成
- 2021-02-02
- http://korpisauna.com/news/73.html

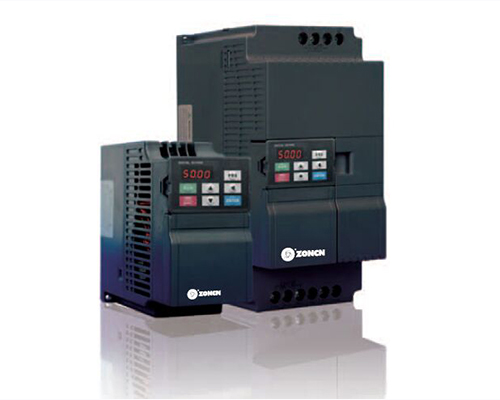

變頻器在很多產品、領域中都有涉及,就近來說家中的空調中就會用到變頻器,還有熒光燈就是主要靠變頻器為其電源調節供電頻率。電腦也是我們很熟悉的電子產品,其實計算機的電源供電中就是通過變頻器來抑制反向電壓、頻率波動及電源的瞬間斷電等。變頻器在使用過程中難免會因?yàn)楸旧黼娐凡涣荚斐赡K損壞,那么這時候該如何判斷損害且進行變頻器維修呢?
1、由驅動電路不良對模塊會造成一級危害
由驅動電路的供電方式可知,一般由正、負兩個電源供電。+15V電壓提供IGBT管子的激勵電壓,使其開通。-5V提供IGBT管子的截止電壓,使其可靠和快速的截止。當+15V 電壓不足或丟失時,相應的 IGBT管子不能開通,若驅動電路的模塊故障檢測電路也能檢測IGBT管子時,則變頻器一投入運行信號,即可由模塊故障檢測電路報出OC信號,變頻器實施保護停機動作,對模塊幾乎無危害性。
而萬一-5V截止負壓不足或丟失時(如同三相整流橋一樣,我們可先把逆變輸出電路看成一個逆變橋,則由IGBT管子組成了三個上橋臂和三個下橋臂,如U相上橋臂和U相下橋臂的IGBT管子),當任一相的上(下)橋臂受激勵而開通時,相應的下(上)橋臂IGBT管子則因截止負壓的丟失,形成由IGBT管子的集-柵結電容對柵-射結電容的充電,導致管子的誤導通,兩管共通對直流電源形成了短路,其后果是模塊會炸裂。
截止負壓的丟失,一個是驅動IC損壞所造成;還有可能是驅動IC后級的功率推動級(通常由兩級互補式電壓跟隨功率放大器組成)的下管損壞所造成;觸發端子引線連接不良;再就是驅動電路的負供電支路不良或電源濾波電容失效。而一旦出現上述現象之一,必將對模塊形成致命的打擊,這是是無可挽回的。
2、主直流回路的儲能電容容量下降或失容后,直流回路電壓的脈動成分增加,在變頻器啟動后,在空載和空載時尚不明顯,但在帶載起動過程中,回路電壓浪起濤涌,逆變模塊炸裂損壞,保護電路對此也表現得無所適從。對已經多年運行的變頻器,在模塊損壞后,不能忽略對直流回路的儲能電容容量的檢查。電容的完全失容很少碰到,但一旦碰上,在帶載啟動過程中,將造成逆變模塊的損壞,那也是確定無疑的。
由變頻器本身電路出現問題而造成其模塊損壞的情況有不少,上面只是簡單羅列了其中兩種情況,我們?cè)谑褂脮r(shí)需要注意使用規范,同時也要定期對其進行檢修等。除了上述情況外變頻器脈沖傳遞通路不良、電流檢測電路和模塊溫度檢測電路失效或故障等都會對變頻器的模塊造成較大的損害,出現這些情況需要進行變頻器維修時需要根據實際情況進行判斷才能制定適合的維修方案。
