接地端口并不是會常提出的需要防護的部分,但是也不可以忽視,變頻器的零部件都發揮著自身的作用。三墾代理商實際上變頻器的接地端口是非常重要的。在雷電發生時接地端口有可能受到地電位反擊、地電位升高影響,或者由于接地不良、接地不當使地阻過大,達不到參考電位要求使設備損壞。綜上所述,變頻器的防雷可以考慮從四個關鍵的端口入手。

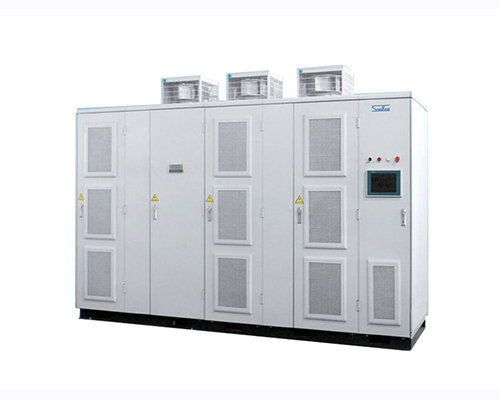

變頻器的外殼端口保護不僅僅是建筑物外殼,也應當包括變頻器外殼或變頻器柜的外殼,比如說變頻器、變頻器柜室等。按照iec 1312―1《雷電電磁脈沖的防護》一部分(一般原則)的適用范圍為:建筑物內或建筑物頂部變頻器系統有效的雷電防護系統的設計、安裝、檢查、維護。其保護方法主要有三種:接地、屏蔽及等電位連接。
(1) 接地
iec1024―1已經闡述了建筑物防雷接地的方法,主要是通過建筑物地下網狀接地系統達到要求。變頻器系統防雷時還要求對相鄰兩建筑物之間通過的電力線,信號傳輸電纜均必須與建筑物接地系統連接起來(不能形成回路),以利用多條并行路徑來減少電纜中的電流。
變頻器系統的接地更應當注意系統的安全性和防止其它系統干擾。一般來說工作狀態下變頻器系統接地不能直接和防雷地線相連,否則將有雜散電流進入變頻器系統引起信號干擾。正確的連接方式應當在地下將兩個不同地網,通過放電器低壓避雷器連接,使其在雷擊狀態下自動連通。
(2) 屏蔽
從理論上考慮,屏蔽對變頻器外殼防雷是非常有效的。但從經濟合理角度來看,還是應當從設備元器件抗擾度及對屏蔽效能的要求來選擇不同的屏蔽方法。線路屏蔽,即在變頻器系統中采用屏蔽電纜已被廣泛應用。但對于設備或系統的屏蔽需要視具體情況而定。iec提出了采用建筑物鋼筋連到金屬框架的措施舉例。
iec1312―2作了如下描述:建筑物內部變頻器系統的主要電磁干擾源是由一次閃擊時的幾個雷擊的瞬時電流造成的瞬態磁場。如果包含變頻器系統的建筑物或房間,用大空間屏蔽,通常在這樣的措施下瞬時電場被減少到一個足夠低的值。
(3) 等電位接連
等電位連接的目的是減小變頻器之間和變頻器與金屬部件之間的電位差。在防雷區的界面處的等電位連接要考慮建筑物內的變頻器系統,在那些對雷電電磁脈沖效應要求較小的地方,等電位連接帶盡量采用金屬板,并多次與建筑物的鋼筋連接或連接在其它屏蔽物的構件上。對于變頻器系統的外露導電物應建立等位連接網,原則上一個電位連接網不需要直接連在大地,但實際上所有等電位連接網都有通大地的連接。
端口防護是為了對應用到的變頻器產品能夠避免外界侵害而產生損害,接地端口不僅對接地電阻/接地線極(長度、直徑、材料等)、接地方式、地網的設置等有要求,而且還與設備的電特性、工作頻段、工作環境等有直接的關系。同時從接地端還有可能反擊到變頻器內的直流工作電源端口,損壞以直流為工作電壓的單元電路。
