三墾vm05系列變頻器在粗紗機上的應用
- 2019-11-21
- http://korpisauna.com/jsyy/6.html
FA417/418型高速懸錠粗紗機是我國近年來開發出的新型粗紗機,其紡紗穩定性、一致性、紡制質量的合格率明顯高于托錠粗紗機。適用于普梳和精梳棉型纖維及化纖的純紡或混紡,將并條后的熟條加工成不同支數和捻度的粗紗,供紡制高質量的細紗。該機取消了傳統粗紗機中的差動機構、擺動機構、換向機構成形和鐵炮變速等,采用工業控制計算機+PLC+變頻實行同步控制,取消了捻度、升降、卷繞、張力、成形角度等變換齒輪,僅保留牽伸變換齒輪,使機構簡化,可靠性提高。
控制系統框圖
在整個系統中PLC和變頻器、觸摸屏均通過RS-485進行串行通訊,西門子S7-200PLC有數種通信模式,其中一種叫Freeport模式(自由通訊口模式),在該通信模式下,通信口完全由用戶程序控制,通信協議也由用戶設定。在Freeport模式下,PLC與變頻器之間是主從關系,PLC始終處于主導地位。借助XMT與RCV命令分別來發送和接收數據。命令格式分別為:
其中PORT為PLC的通信口,TBL為數據存儲區,其中TBL的第1字節為要發送的數據長度。對RCV命令第1字節和***后字節為設定的啟始和結束字節。
在Freeport模式下,通信命令前必須通信口的初始化,設定通信的速度,校驗,停止位,通信模式,對通信方面的特殊寄存器進行賦值。必須確認這些設定與變頻器的設定一致。

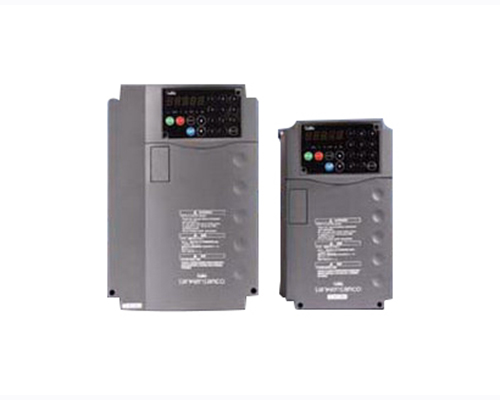

三墾vm05系列變頻器通信指令為:
啟始字節+變頻器號碼+命令字節[+數據][+校驗和]+結束字節
其中[ ]中為可選部分,請確定參數設定是否需要附加校驗和,命令是否需要有數據
